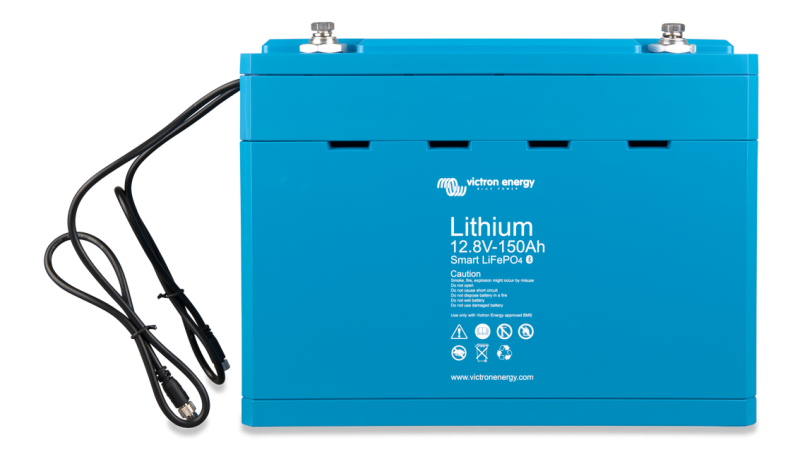

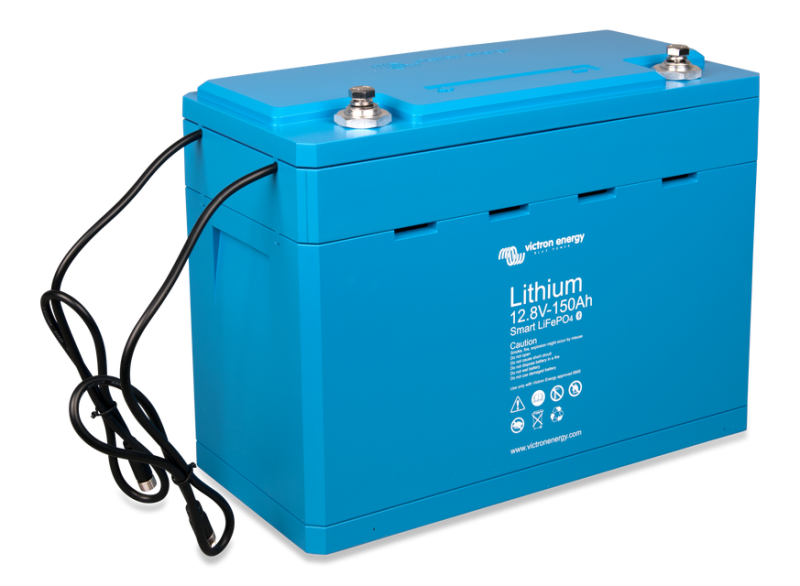

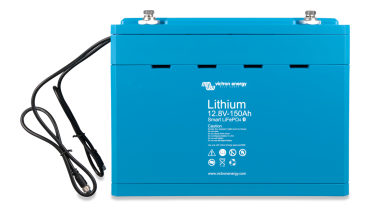

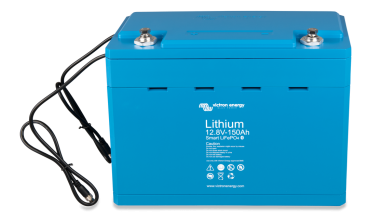

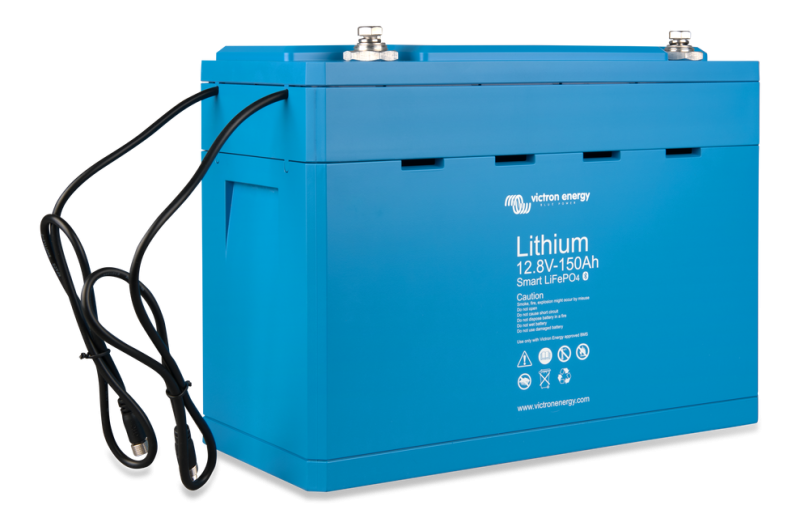

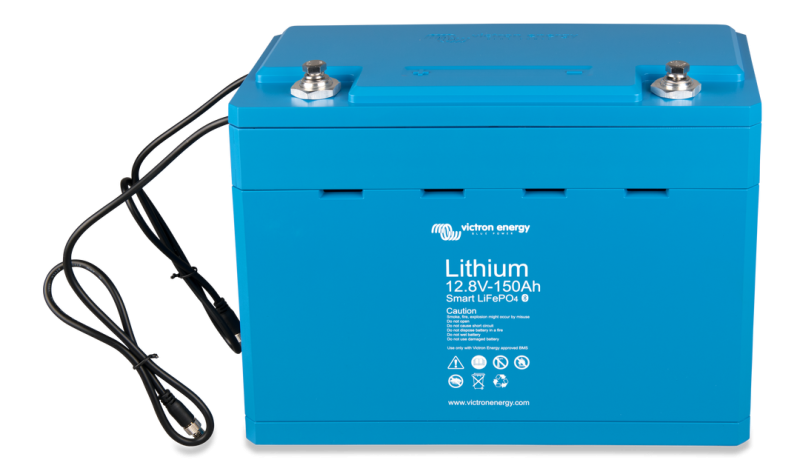

LiFePO4 Batterie 12,8V/200Ah - Smart - Lithium-Eisenphosphat

- Abbildung ähnlich! -

Schützt jede einzelne Zelle einer Lithium-Eisen-Phosphat (LiFePO4 oder LFP)-Batterie
Jede einzelne Zelle einer LiFePO4-Batterie muss gegen Überspannung, Unterspannung und Übertemperatur geschützt werden. Victron LiFePO₄-Batterien verfügen über eine eingebaute Zellausgleichs-, Temperatur- und Spannungssteuerung (auf Englisch: Balancing, Temperature and Voltage control daher das Akronym: BTV). Sie werden mit dem VE.Bus BMS über zwei M8 Rundstecker-Kabelsets verbunden. Die BTVs mehrerer Batterien lassen sich miteinander verketten. Es lassen sich bis zu zehn Batterien parallel und bis zu vier Batterien in Reihe schalten (BTVs sind einfach verkettet), sodass sich eine 48 V Batteriebank mit bis zu 2000 Ah zusammenbauen lässt. Weitere Einzelheiten hierzu entnehmen Sie bitte den technischen Unterlagen zu unserer LiFePO4 Batterie.
Aufgaben des BMS:
- Abschalten bzw. Trennen von Lasten im Fall einer unmittelbar bevorstehenden Unterspannung;
- Reduzieren des Ladestroms im Falle einer unmittelbar bevorstehenden Zell-Überspannung bzw. Übertemperatur (nur für VE.Bus Produkte);
- Abschalten bzw. Trennen der Batterie-Ladegeräte im Falle einer unmittelbar bevorstehenden ZellÜberspannung bzw. Übertemperatur.

Schützt 12V, 24V und 48V Systeme
Betriebsspannungsbereich des BMS: 9 bis 70V DC.

Kommuniziert mit allen VE.Bus-Produkten
Das VE.Bus BMS lässt sich an ein MultiPlus-, Quattro- oder Phoenix Wechselrichter Gerät anschließen. Die Verbindung erfolgt über ein Standard RJ45 UTP-Kabel.

Andere Produkte ohne VE.Bus lassen sich wie folgt steuern:

"Load Disconnect" (Last trennen)
Der Ausgang "Load Disconnect" (Last trennen) befindet sich normalerweise auf HIGH und wird auf "free floating" gesetzt, wenn eine Zell-Unterspannung unmittelbar bevorsteht. Maximaler Strom: 2A.
Der Ausgang "Load Disconnect" kann zur Steuerung folgender Funktionen verwendet werden:
- ferngesteuertes Ein-/Ausschalten einer Last und/oder
- ferngesteuertes Ein-/Ausschalten eines elektronischen Lastschalters (BatteryProtect)

"Charge Disconnect" (Laden trennen)
Der Ausgang "Charge Disconnect" (Laden trennen) ist normalerweise auf HIGH und wird "free floating", wenn eine Zell-Überspannung oder -Übertemperatur unmittelbar bevorsteht. Maximaler Strom: 10 mA.
Der Ausgang "Charge Disconnect" kann zur Steuerung folgender Funktionen verwendet werden:
- ferngesteuertes Ein-/Ausschalten eines Ladegerätes und/oder
- eines Cyrix-Li-Ladegerät-Relais und/oder
- eines Cyrix-Li-ct Batterie-Kopplers.

LED Anzeigen
- Eingeschaltet (blau): die VE.Bus-Produkte sind eingeschaltet.
- Zelle>4V oder Temperatur (rot): Der Ausgang "Charge Disconnect" ist auf LOW, da eine Zellüberspannung oder Übertemperatur unmittelbar bevorsteht.
- Zelle>2,8V (blau): Ausgang "Load Disconnect" auf HIGH.

Datenblatt

- Abbildung ähnlich! -

BMS 12/200 für 12,8 Volt Lithium-Eisenphosphat-Batterien
Speziell für Fahrzeuge und Boote konstruiert

Datenblatt

- Abbildung ähnlich! -

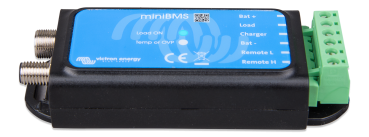

Eine einfache und kostengünstige Alternative zum VE.Bus BMS

Der miniBMS kann den VE.Bus BMS in mehreren Anwendungen ersetzen. Es ist jedoch nicht für die Nutzung mit VE.Bus MultiPlus und Quattro Wechselrichter/Ladegeräten geeignet: Es ist nämlich keine VE.Bus Schnittstelle vorhanden. Der miniBMS ist für die Nutzung mit Victron Smart LiFePo4 Batterien mit M8 Rundsteckverbinder ausgelegt. Das miniBMS hat drei Ausgänge, ähnlich wie das VE.Bus BMS.

Ausgang "Load Disconnect"

Der Lastausgang ist normalerweise hoch und wird frei schwebend, wenn die Zelle unter Spannung steht (Standard 2,8 V/Zelle, einstellbar an der Batterie zwischen 2,6 V und 2,8 V pro Zelle). Maximaler Strom: 1 A. Der Lastausgang ist nicht kurzschlussgesichert.
Der Ausgang "Load" kann zur Steuerung folgender Funktionen verwendet werden:
• Ein Hochstrom-Relais oder Schütz
• Der ferngesteuerte Ein/Aus Eingang von BatteryProtect, Wechselrichter oder DC-DC-Konverter oder andere Lasten. (Ein nicht-invertierendes oder invertierendes Kabel zum Ein-/Aus-Schalten kann notwendig sein. Bitte beachten Sie hierfür das ausführliche Handbuch auf unserer Webseite.)

Voralarmausgang

Der Voralarmausgang ist normalerweise frei schwebend und wird bei drohender Unterspannung der Zelle hoch (Standard 3,1 V/Zelle, einstellbar an der Batterie zwischen 2,85 V und 3,15 V pro Zelle). Maximaler Strom: 1 A (nicht kurzschlussfest). Die Mindestverzögerung zwischen Voralarm und Lasttrennung beträgt 30 Sekunden.

Ausgang „Charge disconnect“

Der Ausgang "Charger" (Ladegerät) ist normalerweise auf HIGH und wird "free floating", wenn eine Zell-Überspannung oder - Übertemperatur unmittelbar bevorsteht. Maximaler Strom: 10 mA. Der Ausgang "Charger" (Ladegerät) ist nicht geeignet, um eine induktive Last wie z. B. eine Relaisspule zu betreiben. Der Ausgang "Charger" (Ladegerät) kann zur Steuerung folgender Geräte verwendet werden: • Ferngesteuerter Ein-/Ausschalter eines Ladegerätes • Cyrix-Li-Lade-Relais. • Cyrix-Li-ct Batterie-Koppler.

Eingang „System on/off“

Der Eingang "System on/off" steuert beide Ausgänge. Ist er aus, sind beide Ausgänge auf "free floating" geschaltet. Die Lasten und Ladegeräte sind also ausgeschaltet. Der Eingang "System on/off" verfügt über zwei Anschlüsse: Remote L und Remote H. Zwischen L und H lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen. Alternativ kann Anschluss H an einen Batterie-Pluspol oder L an einen Batterie-Minuspol geschaltet werden.

Schützt 12V, 24V und 48V Systeme

Betriebsbereich Spannung 8 bis 70V DC.

LED Anzeigen
• Last AN (blau): Lastausgang hoch (Zellspannung > 2,8 V, an der Batterie regulierbar).
• Temp oder OVP (rot): Ausgang Ladegerät "free floating" (aufgrund der Zell-Übertemperatur (>50°C), ZellUntertemperatur (< 5 C) oder Zell-Überspannung).

Datenblatt

- Abbildung ähnlich! -

Eine einfache und kostengünstige Alternative zum VE.Bus BMS

Der miniBMS kann den VE.Bus BMS in mehreren Anwendungen ersetzen. Es ist jedoch nicht für die Nutzung mit VE.Bus MultiPlus und Quattro Wechselrichter/Ladegeräten geeignet: Es ist nämlich keine VE.Bus Schnittstelle vorhanden. Der miniBMS ist für die Nutzung mit Victron Smart LiFePo4 Batterien mit M8 Rundsteckverbinder ausgelegt. Das miniBMS hat drei Ausgänge, ähnlich wie das VE.Bus BMS.

Ausgang "Load Disconnect"

Der Lastausgang ist normalerweise hoch und wird frei schwebend, wenn die Zelle unter Spannung steht (Standard 2,8 V/Zelle, einstellbar an der Batterie zwischen 2,6 V und 2,8 V pro Zelle). Maximaler Strom: 1 A. Der Lastausgang ist nicht kurzschlussgesichert.
Der Ausgang "Load" kann zur Steuerung folgender Funktionen verwendet werden:
• Ein Hochstrom-Relais oder Schütz
• Der ferngesteuerte Ein/Aus Eingang von BatteryProtect, Wechselrichter oder DC-DC-Konverter oder andere Lasten. (Ein nicht-invertierendes oder invertierendes Kabel zum Ein-/Aus-Schalten kann notwendig sein. Bitte beachten Sie hierfür das ausführliche Handbuch auf unserer Webseite.)

Voralarmausgang

Der Voralarmausgang ist normalerweise frei schwebend und wird bei drohender Unterspannung der Zelle hoch (Standard 3,1 V/Zelle, einstellbar an der Batterie zwischen 2,85 V und 3,15 V pro Zelle). Maximaler Strom: 1 A (nicht kurzschlussfest). Die Mindestverzögerung zwischen Voralarm und Lasttrennung beträgt 30 Sekunden.

Ausgang „Charge disconnect“

Der Ausgang "Charger" (Ladegerät) ist normalerweise auf HIGH und wird "free floating", wenn eine Zell-Überspannung oder - Übertemperatur unmittelbar bevorsteht. Maximaler Strom: 10 mA. Der Ausgang "Charger" (Ladegerät) ist nicht geeignet, um eine induktive Last wie z. B. eine Relaisspule zu betreiben. Der Ausgang "Charger" (Ladegerät) kann zur Steuerung folgender Geräte verwendet werden: • Ferngesteuerter Ein-/Ausschalter eines Ladegerätes • Cyrix-Li-Lade-Relais. • Cyrix-Li-ct Batterie-Koppler.

Eingang „System on/off“

Der Eingang "System on/off" steuert beide Ausgänge. Ist er aus, sind beide Ausgänge auf "free floating" geschaltet. Die Lasten und Ladegeräte sind also ausgeschaltet. Der Eingang "System on/off" verfügt über zwei Anschlüsse: Remote L und Remote H. Zwischen L und H lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen. Alternativ kann Anschluss H an einen Batterie-Pluspol oder L an einen Batterie-Minuspol geschaltet werden.

Schützt 12V, 24V und 48V Systeme

Betriebsbereich Spannung 8 bis 70V DC.

LED Anzeigen
• Last AN (blau): Lastausgang hoch (Zellspannung > 2,8 V, an der Batterie regulierbar).
• Temp oder OVP (rot): Ausgang Ladegerät "free floating" (aufgrund der Zell-Übertemperatur (>50°C), ZellUntertemperatur (< 5 C) oder Zell-Überspannung).

Datenblatt
